I. Aperçu:
MMT KYDBL4830-1E est une sorte de contrôleur de moteur intelligent sans balai à courant continu. L’utilisation de MCU 32 bits hautes performances
contrôleur, adopte les algorithmes de contrôle avancés, coordonne l’entrée du codeur en quadrature externe pour
Vitesse en boucle ouverte et en boucle fermée, sous le couple en boucle fermée du sport automobile. Contrôleur avec entrée analogique multiple
port, le port d'entrée d'impulsion et le port d'E / S numérique, peuvent à travers le logiciel spécial redéfinir ses fonctions.Universal
La communication par port série RS232, le bus CAN, la communication USB, peuvent être largement utilisés dans l'automatisation.
II: Indice de performance:
1.Tension d'alimentation: 10 à 50 VDC.
2. Courant de travail continu 13 A, courant de pointe 30 A.
3.Out + 5 VDC alimentation (alimentation du codeur): 5VDC.20 Ma.
4. Plage d'entrée analogique: 0-5 VDC.
5. Plage d'entrée d'impulsion: 500 Hz - 5000 Hz (correspondant à la vitesse maximale)
Remarque: la fréquence de pouls minimale avec différentes vitesses maximum. Les paramètres correspondants seront modifiés.
6. Plage d'entrée du cycle de travail 20% à 80% (plage de fréquence d'entrée f≤1 KHZ, utilisation recommandée de la fréquence 250 Hz)
7. Signal RC (un signal PWM: signal de sortie du récepteur de la télécommande RC)
Interface de sortie 8.Digital: 2 route, drain ouvert, capacité de charge maximum de 40 V 1 A.
Statut de protection 9.Temperature: 70 ℃ protection contre la surchauffe pour réduire la sortie, 85 ℃ sortie d'arrêt.
Température ambiante 10.Working 25 ℃ - + 60 ℃.
Humidité 11.Environment: humidité relative ≤ 80
12.Taille: L * W * H = 90 mm * 75 mm * 35 mm
13.Poids: 185 g

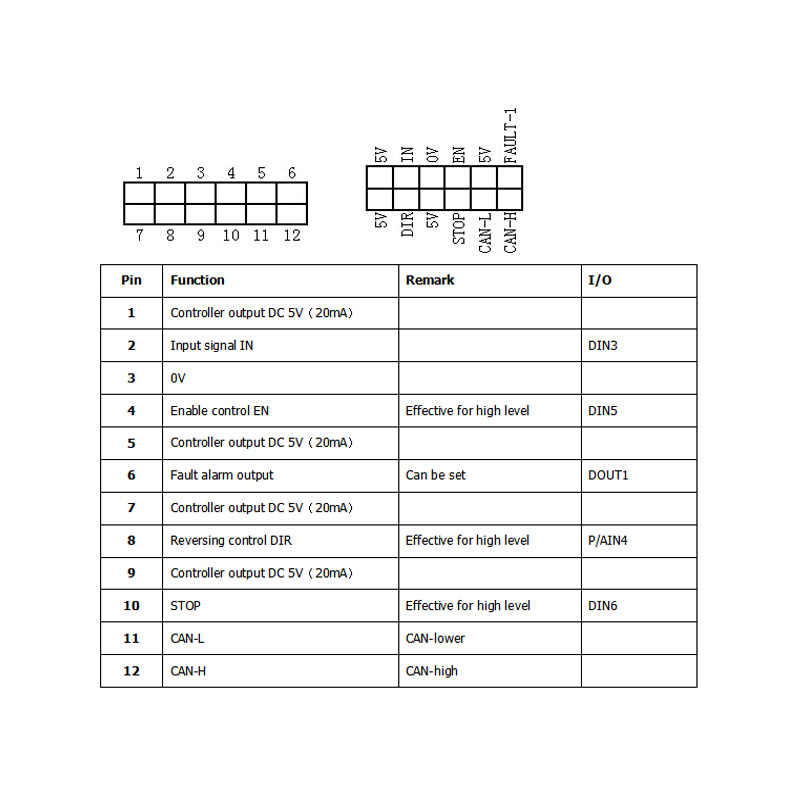

Dessin général connect
Si vous avez besoin de plus d’informations, téléchargez le manuel de l’utilisateur du contrôleur blv 24v / 48v, en espérant que cela vous aidera.
